Цилиндричен двустепенен хоризонтален тип РЦД

Предназначение:

Цилиндричните двустепенни хоризонтални редуктори с общо машиностроително предназначение от тип РЦД-250; РЦД 350; РЦД-400 са предназначени за увеличение на въртящия елемент и намаляване на честотата на въртене

Условия за използване на редукторите

  • постоянно и променливо натоварване, едно направление и риверсивно
  • режим на работа – продължително натоварване или с переодични прекъсвания
  • въртене на валовете в произволна посока
  • честота на въртене на входния вал не трябва да надхвърля 1500об/мин
  • температурата на външната среда - от минус 40 °С до плюс 50°С
Рис.1 Варианти на сборка на редуктори от типа 1ЦУ.

І – с краища на валовете под муфа, във вид на част от зъбчата муфа
ІІ – с краищата под муфа
ІІІ- с изходящи валове на редуктора

Технически характеристики.

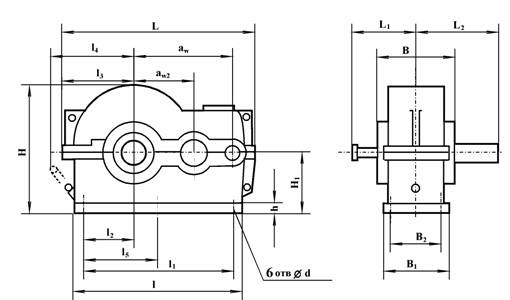

Габаритни и присъединителни размери


Тип

аw2

aw

L

L1

L2

1

11

l2

l3

l4

l5

Н

H1

h

d

B

B1

B2

Маса

кг

РЦД - 250

150

250

520

220

230

400

330

115

185

235

165

315

160

24

23

250

250

200

87

РЦД - 350

200

350

700

260

290

545

480

164

235

280

240

410

212

24

23

320

320

255

175

РЦД - 400

250

400

800

280

335

640

540

190

285

330

270

510

265

28

27

360

360

275

287


Размери на края на входния вал.

Тип

d

d1

d3

d4

l

l1

b

h

t

РЦД - 250

30

27,1

M20x1,5

50

80

58

5

5

3

РЦД - 350

35

32,1

6

6

3,5

РЦД - 400


Размери на края на изходния вал.

- с цилиндричен край

Тип

l

d

b

t

РЦД - 250

82

45k6

14

49.5

РЦД - 350

105

65m6

18

71

РЦД - 400

130

85m6

22

93


- със зъбен съединител

Тип

m

z

b

L

L1

k

В

d F7

d1 f9

РЦД - 250

3

48

25

50

16

22

45

90

110

РЦД - 350

56

55

125

РЦД - 400

- в виде полых валов
