Редуктори>> Конусно-цилиндрични>> серия КЦ1





Редуктори серия КЦ1

Предназначени са използване в изделията за подемно- транспортно оборудване, а също и за ремонтно-експлоатационни условия на действащото оборудване

Предназначени са за експлоатация в микроклиматични райони с умерен климат (изпълняват се като модификация У) , а също и за сухи и влажни тропически (Т) климатични пояси с категоря 2 по ГОСТ 15150 при следните условия:

Постоянно или променливо натоварване, с едно направление и риверсивно, постоянна работа с периодични прекъсвания, въртене на валовете в произволна посока.

Редукторите от серията КЦ са разчетени за работа в непрекъснат продължителен режим на работа при 600, 1000 , 1500 оборота в минута за входния вал. При работ с други стойности на оборотите мощността на редуктора се намира по пътя на интерполацията. Програмираният коефициент на полезно действие (КПД) е 0.94

Редукторите от серията КЦ -1 (специални ) са предназначени за конвейри с различно предназначение. Произвеждат се по числото на предавките.



КЦ-1

Номинално предавателно число

28

20

14

10

6,3



Обозначение на редуктора

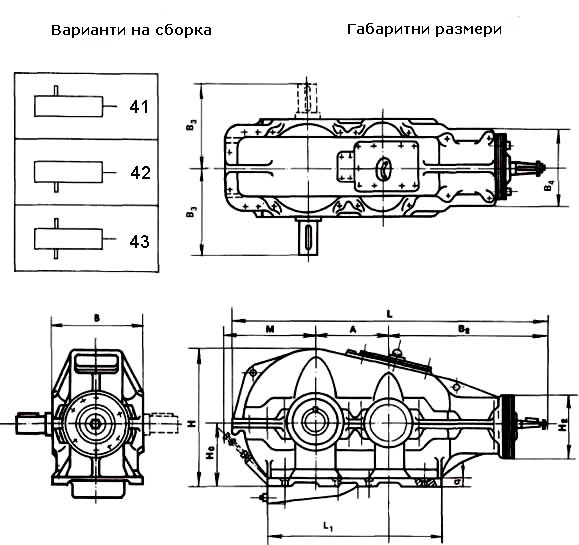

Междуосно разстояние А

Основни размери

До краищата на вала

М

В4

Н0

Н2

L1

Маса, кг
(най-много)

В

Н

L

В2

В3

КЦ 1-200

200

300

435

900

460

247

310

240

225

180

480

186

КЦ 1-250

250

375

515

1170

625

319,5

360

305

265

240

600

391

КЦ 1-300

300

450

607

1275

625

385

405

310

315

240

680

474

КЦ 1-400

400

526

705

1705

845

452

460

420

320

320

930

980

КЦ 1-500

500

630

877

2085

1030

544

565

430

400

340

1160

1740
